可控硅的种类及用途


晶体闸流管简称为晶闸管,也叫做可控硅,是一种具有三个PN


结的功率型半导体器件。因为它可以像闸门一样控制电流,所以


称之为“晶体闸流管”。晶体闸流管是最常用的功率型半导体控制


器件之一,具有广泛的用途。


可控硅的种类及用途


可控硅是有硅单晶材料双PN结三端元器件,它的特点是单向导


通性;导通时电压、电流可控;以小驱动(毫安级)控制大功率


的负载。因其特点,所以倍受青睐,常用于可控整流、逆变、无


触点开关、交流调压等方面,除普通可控硅外,又因在不同场合


使用要求,派生出多种类型的可控硅。


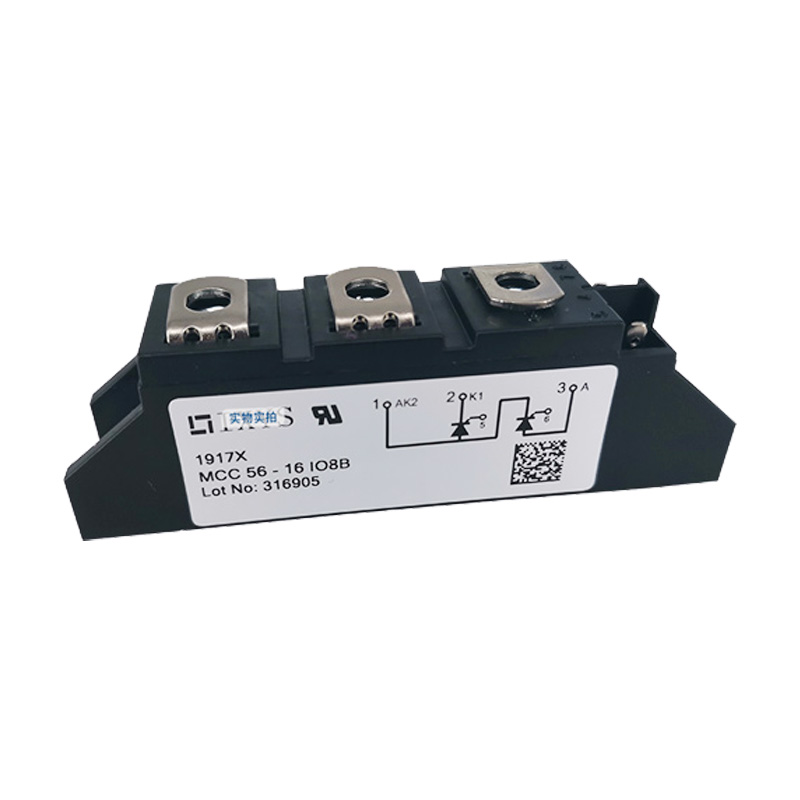

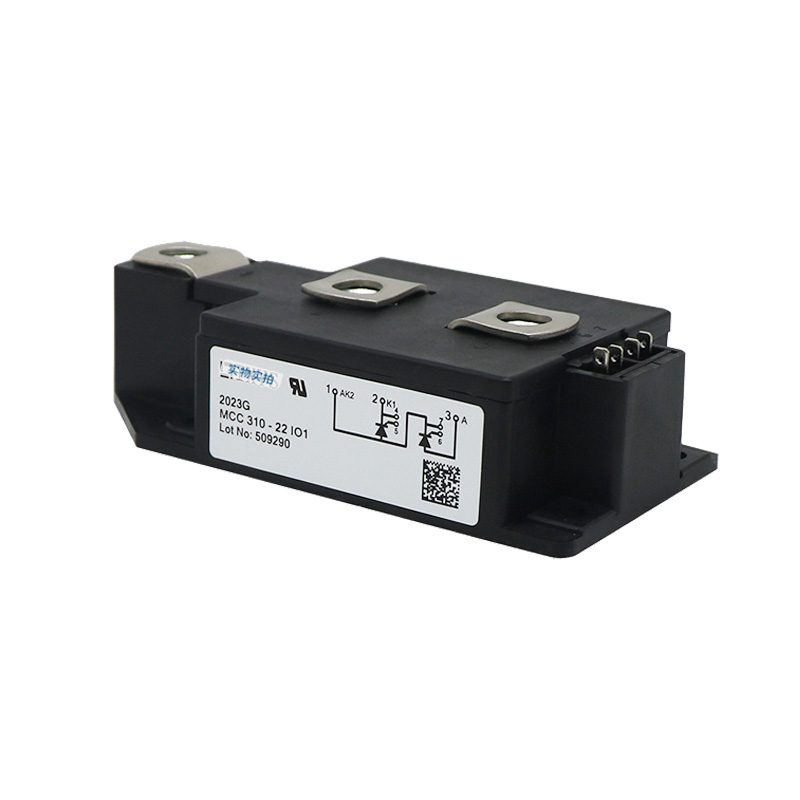

普通型可控硅


1, 可关断型可控硅 KG


普通型可控硅,在控制极G加上正向触发信号普通型可控硅导通


后,控制极G就失去作用,要使普通型可控硅关断,必须阳极A


与阴极K的正向电压为零或加上负电压。而可关断型可控硅只要


在控制极G加上足够大且较宽的负向触发电流,就可以使可控硅


有效关断。

用途:一般使用在斩波调速、变频调速、逆变电源及直流控制电


路中,如直流负载(继电器线圈、电磁阀、电磁离合器、直流电


机)的电源通断、汽车点火器等。


2, 双向可控硅 KS


普通型可控硅,如果在阳极A与阴极K的加上负向电压,即使在


控制极G加上正向触发信号,普通型可控硅也不会导通。而双向


可控硅却能够导通。要使双向可控硅关断,必须阳极A与阴极K


的之间的电压为零。


用途:一般使用在交/直流控制电路中,如调压器;逆变器;交/


直流负载开关等。、


3, 逆导可控硅KN(亦称反向导通可控硅)


在某些应用场合(如逆变器、斩波器等)要求可控硅阳极A与阴


极K端并接反向二极管,而逆导可控硅正是基于这个要求,在一


个硅片材料上,将可控硅与反向二极管集成在了一起。因而逆导


可控硅具有正向导通可控、反向自然导通且可通过大电流的不可


控;具有耐高压、耐高温;关断时间短、通态电压低等优良性能


等特点。


用途:一般用于开关电源;UPS不间断电源;高压、大功率负载


上。如轨道交通的电源。


4, 快速可控硅KK


由于在某些应用领域,要求可控硅能够快速响应及通断功能,而


快速可控硅是在普通可控硅制作基础上,改变了制作工艺,使得


可控硅在开通与关断时间上大幅缩短,开通时间为8μs左右;关


断时间为50μs左右。主电路换向时间小于60ms,同时工作频率


也提升至几千HZ。


用途:常用于UPS不间断电源;三相变频电源;中频电源;超声


波电源;逆变器、斩波器;快速开关,脉宽调制器,多谐振荡器



5,光控可控硅


光控可控硅既可利用光源激发导通;也可象普通可控硅由控制极


G触发信号来导通的可控硅,在结构上有两端(无控制极G)和


三端之分。光控制是其主电路与控制电路在电气上完全绝缘。


用途:一般制作成光电耦合器;自动控制系统中外设终端(如监


控、逻辑控制输入/输出等);高压直流输电电路等。
